Máquinas de montaje de discos de inducción.

MÁQUINA DE PRE-ENSAMBLAJE DISCOS DE INDUCCIÓN TIPO ADF-40

Máquina para pre-ensamblar un disco de aluminio blanco con un disco ferromagnético perforado para inducción. Generalmente se combina con una cargadora de discos Bontempi para la carga automática de la prensa de forjado. Gracias a la presencia del doble almacén, tanto para los discos de aluminio como para los discos ferromagnéticos, la máquina puede llevar a cabo su ciclo automático sin parar nunca, asegurando una elevada capacidad productiva. La prensa hidráulica, posicionada al centro de la máquina, produce una potencia de 40 ton que asegura el pre-ensamblaje de los dos discos. La presencia de sensores para el control del doble disco asegura que se ensamblen siempre un solo disco de aluminio y un solo disco ferromagnético.
Dimensiones (ancho x profundidad x alto)
2820 x 2720 x 2380 mm
Potencia instalada
12 Kw
Motor bomba aceite
5,5 Kw
Diámetro máximo discos aluminio
500 mm
Motores brazo carga discos
Brushless

ISLA DE PRE-ENSAMBLAJE Y PALETIZACIÓN DISCOS PARA INDUCCIÓN TIPO ADR80

Isla de trabajo para pre-ensamblar discos en aluminio y discos ferromagnéticos con paletizador para fomar palés de discos pre-ensamblados para ollas de inducción. Se trata de discos pre-ensamblados con una prensa de 80 toneladas, un almacén doble para discos ferromagnéticos y una cinta transportadora que puede mover más pilas de discos de aluminio dependiendo de sus diámetros. El automatismo con mesa giratoria con cuatro estaciones permite una capacidad horaria elevada de discos pre-ensamblados. En la primera estación se carga el disco ferromagnético, del que un sensor específico verifica el espesor; en la segunda estación se carga el disco de aluminio, del que un sensor específico verifica el espesor; en la tercera estación la prensa pre-ensambla los dos discos con una potencia máxima que puede alcanzar las 80 toneladas; en la última estación un brazo de descarga electrónico deposita el disco sobre una cinta transpotadora que alimenta el paletizador doble. Este paletizador permite también insertar automáticamente un separador de cartón entre una pila de discos y las siguientes hasta el completamento del palé. Todos los ejes que componen las dos máquinas son movimentados por motores brushless, que aseguran precisión absoluta durante todos los posicionamientos. Las máquinas son gestionadas a través de dos pantallas táctiles con posibilidad de guardar hasta 500 programas que guardan todos los parámetros necesarios para que la confuguración sea lo más rápida posible.
Dimensiones (ancho x profundidad x alto)
7200 x 4320 x 3210 mm
Potencia total instalada línea
37 Kw
Motor bomba olio prensa ensamblaje discos
15 Kw
Diámetro máximo discos aluminio
500 mm
Motores movimiento ejes
Brushless

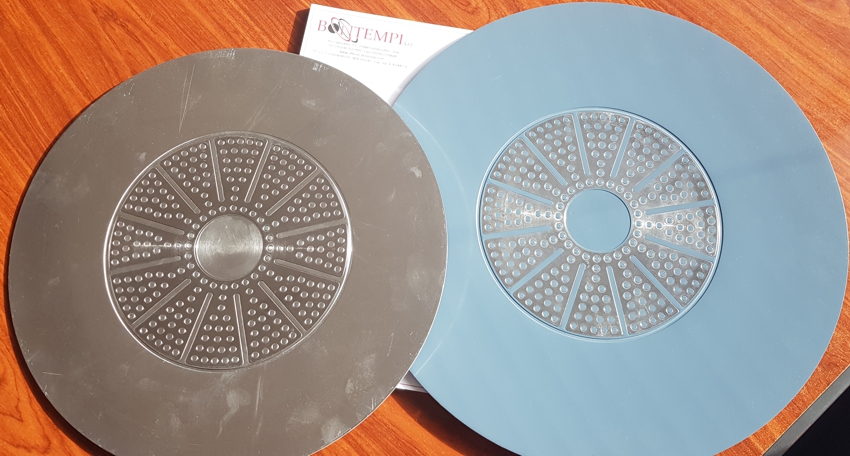

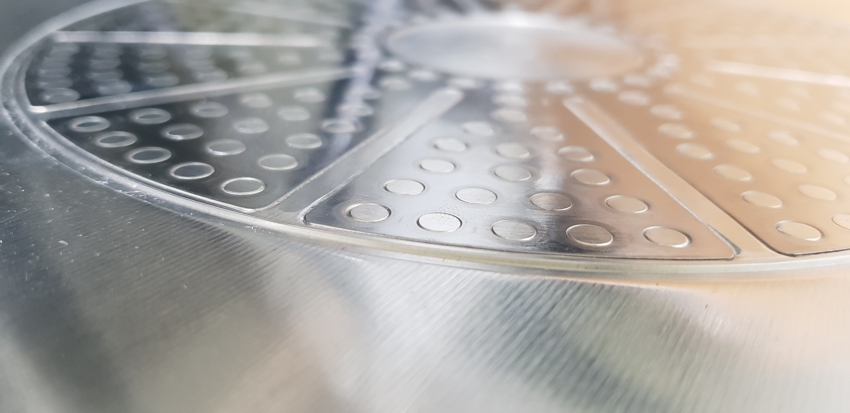

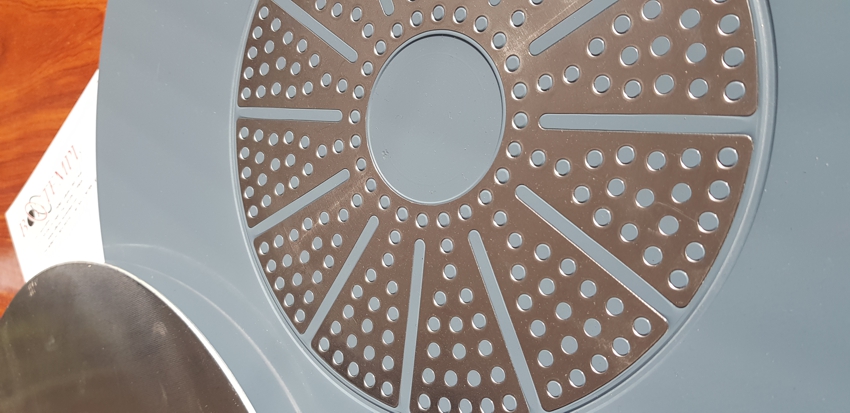

LÍNEA AUTOMÁTICA ENSAMBLAJE DISCOS DE INDUCCIÓN CON DISCOS PINTADOS CON RODILLOS TIPO PKT-1.75

Línea para ensamblar discos de rodillos con discos ferromagnéticos para inducción. La línea se compone de una cargadora de discos ferromagnéticos, una cargadora de discos tipo CPE-55 para cargar discos de rodillos, una serie de cintas transportadoras de correas y una prensa hidráulica de cuatro columnas que produce una fuerza máxima de 1800 ton con carrera carro de 50 mm, que permite ensamblar los dos discos. Las cintas transportadoras de correas son posicionados a carusel, y arriba hay algunos palés/soportes. En la primera estación se deposita el disco ferromagnético dentro del soporte, que se mueve hacia la cargadora de discos CPE-55, donde se carga el disco de rodillos. Después del ciclo de prensado, el soporte se mueve hasta un área de descarga donde el disco se puede descargar manualmente o a través de un brazo de descarga automático, solo en el caso de que la línea es completada con un paletizador. La presencia del doble almacén tanto para los discos de rodillos como para los discos ferromagnéticos, y la presencia de diferentes palés/soportes que se mueven en el carusel, permiten que las máquinas que componen las líneas no paren nunca su ciclo automático, asegurando una elevada capacidad productiva. Posibilidad de completar con un brazo de descarga automátizado y un paletizador.
